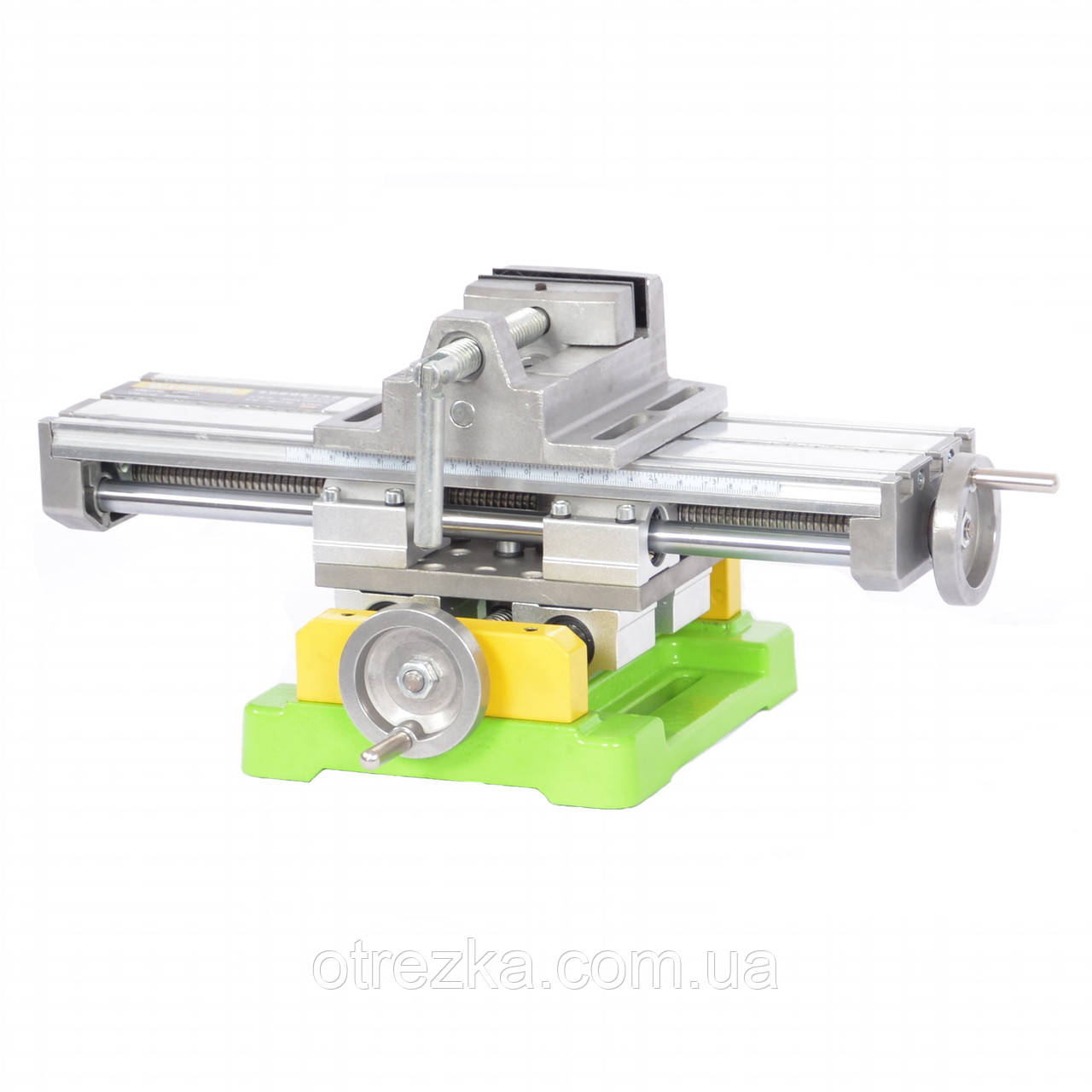

Координатний стіл 350*100 Beking BG-6350

Виробник Beking випускає багато різної продукції, починаючи з лещат і закінчуючи різними електроінструментами. До речі, свердлильні стійки та верстати дійсно прославили цю торгову марку як серед прихильників своєї справи, так і серед справжніх майстрів. І піклуючись про комфорт своїх споживачів, фірма почала випускати координатні столи спеціально до своїх верстатів і стійк.

Результатний стіл — це пристосування, призначене для надійної фіксації робочих заготівок, яке загалом використовується під час проведення фрезерних, свердлильних і розміткових робіт.

Головна перевага одного координатного стола перед безліччю різних лещат полягає в тому, що вони не просто фіксують заготівку, але також мають робочу поверхню, здатну переміщатися координатними прямими. Отже, координатні столи ідеально підійдуть для роботи, пов'язаної з поздовжнім і поперечним переміщенням заготівки.

Ця модель відрізняється від інших координатних столів торгової марки Beking насамперед конструкцією, адже навіть, порівнюючи з моделлю BG-6330, цей стіл найбільш близький до промислового аналога. Модель BG-6350, на відміну від попередніх їй координатних столів BG-6300 і BG-6330, має не одну напрямну, а по дві на кожен напрямок (вздовж і поперек), що робить її конструкцію стійкою до виникнення небажаних люфтів. Регульоване з'єднання «ластівчин хвіст» також сприяє цьому.

Регулювання положення робочої поверхні відбувається за допомогою обертання ходових гвинтів. На маховики нанесена міліметрова розмітка, ціна поділу якої становить 0,05 мм. Водночас один повний оберт маховика становить 1,5 мм.

Напрямні координатного столу діаметром 12 мм виготовлені зі сталі. Максимальний хід поздовжнього подавання (ось Х) становить 180 мм, а поперечний (ось Y) — 50 мм.

Робоча поверхня стола має три Т-подібні пази розмірами 12*6*5 мм, у які встановлюються кріпильні елементи, що й фіксують заготівку. Приємним доповненням конструкції є система фіксації робочої поверхні, якою можна скористатися після настроювання відповідного положення заготівки.

Результатний стіл обладнаний рухомою міліметровою лінійкою з бігунком, що відстежує значення. З її використанням позиціювання заготівки буде точнішим і швидшим.

З усіх координатних столів цього виробника модель BG-6350 має найбільший розмір робочої поверхні (350*100 мм), виготовленої з алюмінію. Чавунна основа має 4 пази для кріплення координатного столу до основи свердлильного верстата або стійки. Майже всі деталі столу виготовлені з металу, що є гарантією міцності та надійності. Також у конструкцію були встановлені посилені, міцніші підшипники, виготовлені з металу.
